AXION

Flachdachabschlussprofil

Zweiteiliger Dachrandabschluss aus Aluminium, der Bitumen- und Kunststoffbahnen am Flachdachrand mechanisch festklemmt.

Was Sie davon haben

Klemmprofile halten Dachbahnen von 1,2 bis 5,0 mm Dicke
Blende in fünf Höhen von 100 bis 200 mm
Stranggepresstes Aluminium: leicht, rostfrei und recycelbar
Ecken, Endstücke und Speier als passende Formteile

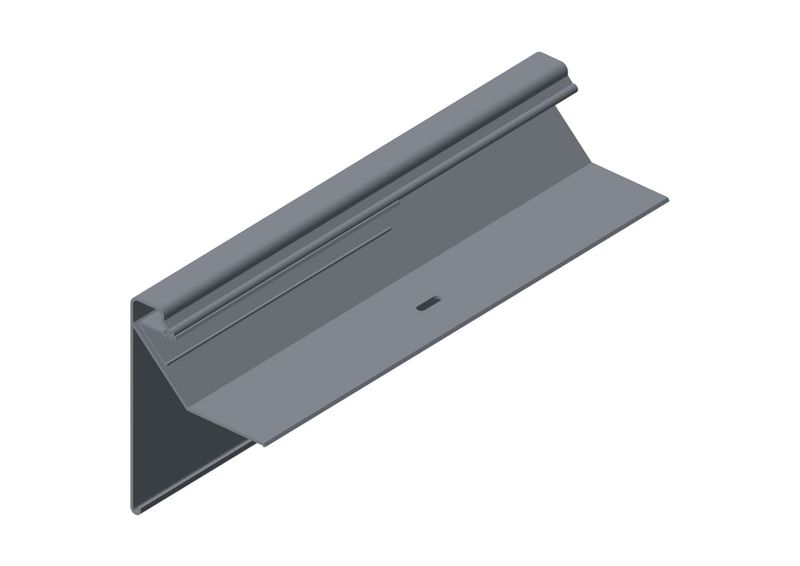

Flachdachabschlussprofil AXION in Anthrazit, isometrische Ansicht des Grundprofils mit eingesetztem Klemmprofil

Systemaufbau

Das Grundprofil wird über den Auflageschenkel am Dachrand befestigt. Die Klemmprofile werden eingesetzt und halten die Dachbahn am Rand fest.

Basisprofil: nur Grundprofil, Zubehör wird separat bestellt
Systemprofil: Grundprofil mit Klemmprofilen und Stoßverbindern; Für Bitumen- und Kunststoffdachbahnen

Technische Daten

Das Aluminium ist korrosionsbeständig, rostfrei, leicht und recycelbar.

Werkstoff: Al Mg Si 0,5 F22 stranggepresst
Stablänge: 5.000 mm; Festlängen gegen 25 % Aufpreis
Blendenhöhen: 100, 130, 150, 175 und 200 mm
Langlöcher im Auflageschenkel: 6 × 20 mm, Abstand ca. 420 mm
Stoßverbinder: ca. 60 mm breit
Verpackungseinheit: 120 m bei 100 mm, 90 m bei 130, 150 und 175 mm, 60 m bei 200 mm

Klemmprofile und Lieferumfang

Die Angaben zur Klemmenteilung sind Empfehlungen. Die endgültige Anordnung richtet sich nach dem Objekt und den Vorgaben des Dachbahnherstellers.

Klemmprofile in 200 oder 400 mm Länge
Gerader Dachrand: je Meter 2 × 400 mm oder 3 × 200 mm
Ecken: je Ecke 2 × 200 mm
Systemprofil je 5,00-m-Stab: 10 Klemmprofile à 400 mm und 1 Stoßverbinder
Systemprofil je Eckelement: 2 Klemmprofile à 200 mm und 1 Stoßverbinder
Basisprofil: Profile und Zubehör getrennt, objektbezogen zusammengestellt

Formteile und Oberflächen

Bemessung, Befestigung und Ausführung richten sich nach den Gegebenheiten am Bauwerk, den geltenden technischen Regeln und den Vorgaben des Herstellers des Dachbahnsystems. Auf Anfrage erstellt Palermo ein passendes Angebot.

Stoßverbinder und aufsteckbare Endkappen bzw. Kopfstücke

Innen- und Außenecken, Standard 90°

Eckelemente 250 × 250 mm, Sonderecken für andere Winkel

Giebel- und Kehlecken

Speier im Profil oder im Eckelement

Übergangsstücke und objektbezogene Sonderformteile

Aluminium natur bzw. pressblank mit Schutzfolie

Pulverbeschichtung in RAL oder DB, auf Anfrage auch NCS und Pantone; Schutzfolie optional
